ข้อมูลรายละเอียด |
|||
แสงสูง: | ปั๊มไดอะแฟรมที่ดำเนินการทางอากาศ,ชิ้นส่วนปั๊มไดอะแฟรมอากาศขับเคลื่อน |
---|
รายละเอียดสินค้า
ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันว่า ปั๊มเมมเบรนปั๊มไดอะแฟรมคู่อากาศ (AOOD) หรือ ปั๊มไดอะแฟรมนิวเมติก ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว
รายละเอียดสินค้า:
อากาศไหลเข้า | 1 / 4-18NPTF-1 |
ของไหลออก | 1-11-1 / 2NPTF-1 Rp1-11BSP |
ทางเข้าของไหล | 1-11-1 / 2NPTF-1 Rp1-11BSP |
แม็กซ์ ไหล | 135L / นาที |
แม็กซ์ หัว | 70M |
แม็กซ์ ลิฟท์รองพื้นเอง (แห้ง) | 4m |
แม็กซ์ แรงดันอากาศ | 8.3bar |
แม็กซ์ เส้นผ่าศูนย์กลางอนุภาค | 3mm |
แม็กซ์ มิติการติดตั้ง | 249.5 × 360.5 × 245mm |
น้ำหนัก | 9.5kg |
สัญญาณรบกวน | <80dB |
บรรจุภัณฑ์ & จัดส่ง
รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด / กล่องต่อปั๊มไดอะแฟรม |
รายละเอียดการจัดส่ง: | 5 วันนับจากได้รับการชำระเงิน (ตามปริมาณการสั่งซื้อของคุณ) |
ข้อมูลจำเพาะ
ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP
A 2 5 XX - XXX - X (การ เลือกรุ่น)
รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange

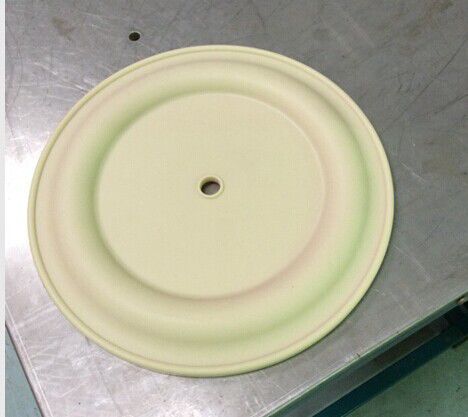

วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal
วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel
วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar
พารามิเตอร์ประสิทธิภาพหลัก
ไม่พารามิเตอร์ชื่อหน่วยค่าอ้างอิง
1 สูงสุด แรงดันอากาศที่ใช้งาน Mpa 0.83
2 สูงสุด Flow l / min 135
3 สูงสุด หัวหน้า m 70
4 สูงสุด ความดันของเหลวออก Mpa 0.83
5 สูงสุด อนุภาคผ่านเส้นผ่านศูนย์กลาง mm 3
6 กิโลกรัมน้ำหนัก 9.5 / 12.5 (PP / KV) /9.5 (AL) / 14.5 (SS / CI)
7 ระดับเสียง db <85
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)
อะซีตัล··········································· 40 ° - 150 ° F (4.4- 65.5 ° C)
Santoprene ················································· ········································บ้านบ้านและในบ้าน -40 ° - 225 ° F (-40 ° - 107.2 ° C) เทฟลอน························································ ·················································· ···· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ············································································· ·················································· ················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······································· ·················································· ································································································ ··································· ·················································· ·········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············································································ ·················································· ·············································································································· ·················································· ······················································ 32 ° - 175 ° F (0-79.4 ° C)
1” แผนภาพการไหล
การติดตั้งและการบำรุงรักษา:
อ่านทำความเข้าใจและติดตามข้อมูลนี้เพื่อหลีกเลี่ยงความเสียหายและความเสียหายต่อทรัพย์สิน
อย่าเกินความดันอากาศเข้าสูงสุดตามที่ระบุไว้ในแผ่นรุ่นปั๊ม
ความดันขีด จำกัด ที่ระบุในคู่มือไม่สามารถใช้ในการทำงานของปั๊มมิฉะนั้นการบาดเจ็บส่วนบุคคลความเสียหายของปั๊มหรือการสูญเสียทรัพย์สินจะเกิดขึ้นจากแรงดันอากาศมากเกินไป
SPARK คงที่ อาจทำให้เกิดการระเบิดส่งผลให้ได้รับบาดเจ็บสาหัสหรือเสียชีวิต ปั๊มดินและระบบสูบน้ำ
การปล่อยจากปั๊มอาจมีสิ่งสกปรกซึ่งอาจทำให้เกิดการบาดเจ็บอย่างรุนแรง การระบายออกสามารถระบายออกทางท่อจากไซต์งานและรอบ ๆ ผู้ปฏิบัติงาน
แม้ว่าไดอะแฟรมจะแตก แต่ก็สามารถปลดปล่อยวัสดุที่ใช้กำลังจากท่อไอเสีย
ความดันที่เป็นอันตราย อาจส่งผลให้เกิดการบาดเจ็บสาหัสหรือความเสียหายต่อทรัพย์สิน อย่าซ่อมหรือทำความสะอาดปั๊มท่อหรือวาล์วจ่ายในขณะที่ระบบมีแรงดัน ปลดสายจ่ายอากาศและคลายแรงดันจาก sys -tem โดยเปิดวาล์วจ่ายหรืออุปกรณ์และ / หรืออย่างระมัดระวังและค่อยๆคลายและถอดท่อทางออกหรือท่อออกจากปั๊ม
วัสดุที่เป็นอันตราย สามารถทำให้เกิดความเสียหายอย่างรุนแรงใน - คณะลูกขุนหรือทรัพย์สินเสียหาย อย่าพยายามส่งปั๊มกลับไปที่โรงงานหรือศูนย์บริการที่มีสารอันตราย การปฏิบัติที่ปลอดภัยต้องปฏิบัติตามกฎหมายท้องถิ่นและระดับประเทศและข้อกำหนดด้านความปลอดภัย
อันตรายจากการระเบิด: บางรุ่นพร้อมกับชิ้นส่วนบางส่วนที่สัมผัสกับของเหลวทำจากอลูมิเนียมดังนั้นจึงไม่สามารถนำไปใช้กับ trichloroethane, methylene คลอไรด์หรือตัวทำละลายไฮโดรคาร์บอนฮาโลเจนอื่น ๆ มิเช่นนั้นอาจทำปฏิกิริยาและทำให้เกิดการระเบิด
ตรวจสอบความเข้ากันได้ทางเคมีของชิ้นส่วนที่เปียกของปั๊มและสารที่ถูกสูบล้างหรือหมุนเวียนอีกครั้ง ความเข้ากันได้ของสารเคมีอาจเปลี่ยนไปตามอุณหภูมิและความเข้มข้นของสารเคมีภายในสารที่ถูกสูบฉีดล้างหรือหมุนเวียน สำหรับความเข้ากันได้ของของเหลวที่เฉพาะเจาะจงปรึกษาผู้ผลิตสารเคมี
อุณหภูมิสูงสุดจะขึ้นอยู่กับความเค้นเชิงกล - แคลอรีเท่านั้น สารเคมีบางชนิดจะลดอุณหภูมิการทำงานสูงสุดอย่างปลอดภัย ปรึกษาผู้ผลิตสารเคมีสำหรับความเข้ากันได้ทางเคมีและอุณหภูมิที่ จำกัด
ตรวจสอบให้แน่ใจว่าผู้ปฏิบัติงานทั้งหมดของอุปกรณ์นี้ได้รับการฝึกฝนโดยเฉพาะเข้าใจวิธีปฏิบัติที่ปลอดภัยและเข้าใจข้อ จำกัด ของอุปกรณ์ พวกเขารู้วิธีการสวมใส่ PPE ถ้าจำเป็น
อย่าใช้เครื่องสูบน้ำเพื่อรองรับโครงสร้างของระบบท่อ ให้แน่ใจว่าส่วนประกอบของระบบได้รับการรองรับอย่างเหมาะสมเพื่อป้องกันไม่ให้เกิดความเครียดกับชิ้นส่วนปั๊ม
มันเป็นสิ่งจำเป็นเพื่อป้องกันความเสียหายที่ไม่จำเป็นกับปั๊ม หากต้องใช้งานเป็นเวลานานโปรดทำความสะอาดอย่างละเอียดหลังการใช้งานทุกครั้ง
คำอธิบายทั่วไป
ปั๊มไดอะแฟรม BSK ให้การจัดส่งในปริมาณมากแม้ในสภาวะความดันต่ำและมีตัวเลือกการทำงานร่วมกันของวัสดุ ab Road ให้เลือกรุ่นและแผนภูมิตัวเลือกปั๊ม BSK มาพร้อมกับมอเตอร์อากาศและโมดูลของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า
การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปและตามความต้องการ มันจะสร้างและบำรุงรักษา pres-line ที่แน่นอนและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น
ข้อกำหนดสำหรับอากาศและการหล่อลื่น
ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายได้รับบาดเจ็บหรือทรัพย์สินเสียหาย
คำแนะนำในการปฏิบัติการ
ซ่อมบำรุง
ส่วนเหลวไหล
หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล
การวัดส่วนของเหลว
มิติการติดตั้ง :
การถอดชิ้นส่วนในส่วนของของไหล

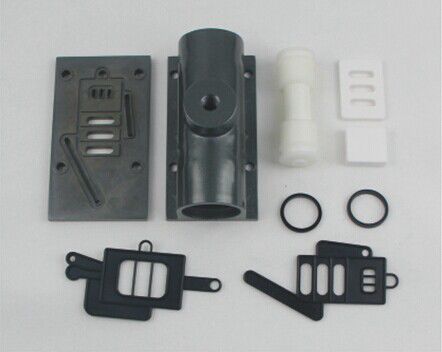

a) ขั้นแรกให้ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มด้านใน b) วางเครื่องสูบน้ำในสภาพแวดล้อมการทำงานที่สะอาด c) ถอดท่อทางออก (1) จากปั๊มก่อนจากนั้นจึงนำลูกบอลออก (2), ถ้วย O (3) และ (47) และที่นั่งบอล (4) จากปลายด้านบนของฝาของเหลว (5) ในลำดับ. หลังจากนั้นให้วางปั๊มคว่ำลงแล้วถอดท่อทางเข้า (11) เพื่อนำถ้วย O (3) และ (47) ที่นั่งบอล (4) และบอล (2) ออกจากฝาของเหลว (5) d) คลายสลักเกลียวรอบ ๆ ฝาของเหลวทั้งสองเพื่อถอดฝาปิด (5) e) ปล่อยสกรูไดอะแฟรม (10) และนำเครื่องซักผ้าไดอะแฟรม (7), (8) และไดอะแฟรม (6) ออกจากปลายทั้งสอง ถอดก้านไดอะแฟรม (23) และสามารถแทนที่วงแหวนซีลริมฝีปาก (25) การถอดชิ้นส่วนสำหรับ Air Valve f) คลายสลักเกลียว (39) ก่อนจากนั้นจึงถอดปลอกวาล์วอากาศ (38), แผ่นกั้นอากาศ (42) และปะเก็นซีล (40) และ (41) g) นำชิ้นส่วนวาล์ว (36) และแผ่นวาล์ว (37) ออกจากท่อวาล์วอากาศ (38) h) ถอดวงแหวน (29) และถอดฝาปิดขีด จำกัด (31) จากปลายทั้งสองของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการ i) คุณสามารถตรวจสอบการบรรจุหีบห่อ (33) หลังจากดันสปูล (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือ การถอดชิ้นส่วนสำหรับ Pilot Valve j) คลายสลักเกลียว 4 อัน (16) ยึดหัวถังก่อนจากนั้นจึงถอดหัวถัง (14) และ (18) ที่ปลายทั้งสองข้างแล้วถอดถ้วย O (17) k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15) l) นำแท่งนำร่องออก (22) และก้านไก (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถแทนที่การบรรจุแบบลิป (20) บนก้านเหนี่ยวนำหรือถ้วย O (44) บนแกนนำร่อง การประกอบใหม่ของไดอะแฟรมปั๊มขั้นตอนการประกอบของปั๊มไม่เข้ากันกับการถอดชิ้นส่วนดังนั้นคุณจะต้องให้ความสนใจกับสิ่งต่อไปนี้ในกระบวนการประกอบใหม่: 1) องค์ประกอบการปิดผนึกทั้งหมดรวมทั้งชิ้นส่วนสัมผัส . 2) โปรดตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบการปิดผนึกทั้งหมดไม่ว่าจะได้รับความเสียหายเช่นความเสียหายที่ผิว หากเกิดความเสียหายโปรดเปลี่ยนอันใหม่ 3) ทิศทางริมฝีปากของบรรจุภัณฑ์ประเภทริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ 4) สลักเกลียวบนฝาปิดของของเหลวควรสลับกับมุมตรงกันข้ามเพื่อให้ได้ผลลัพธ์การปิดผนึกที่ดีขึ้น การแก้ไขปัญหาเบื้องต้น 1. ของเหลวบางส่วนระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศ ตรวจสอบไดอะแฟรมสำหรับความเสียหายใด ๆ ตรวจสอบสกรูไดอะแฟรมสำหรับการคลาย 2 มีฟองอากาศในของเหลวที่เต้าเสียบตรวจสอบการเชื่อมต่อท่อดูดสำหรับการปิดผนึกที่ดี ตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการปิดผนึกที่ดี ตรวจสอบแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของของเหลวตรวจสอบสกรูไดอะแฟรมเพื่อการคลายตัว ตรวจสอบทางเข้า / ทางออกสำหรับการอุดตันใด ๆ ตรวจสอบตัวเชื่อมต่อที่เชื่อมต่อท่อร่วมไอดีเพื่อความรัดกุมของอากาศตรวจสอบว่าลูกบอลไม่ติดอยู่กับที่นั่งหรือลูกบอลไม่ได้นั่งอย่างไม่เหมาะสม 4. อากาศจะถูกปล่อยออกจากช่องเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบ ตรวจสอบแหวนตราประทับ (33) บนตัวเลื่อนวาล์ว (35) ตรวจสอบแหวนตราประทับ (20) บนไกปืน (45) ตรวจสอบแหวนตราประทับ (25) บนก้านเชื่อมไดอะแฟรม
